Procés de disseny de pantalla acrílica personalitzada

El març passat ens va trucar una marca de cosmètics. Quaranta-set pantalles de dotze botigues havien desenvolupat esquerdes-fines que s'estenen per la superfície acrílica com ara teranyines. Vuit setmanes després de la instal·lació. El venedor havia utilitzat acrílic extruït per a provadors de perfums. 23.000 dòlars en pantalles, més 31.000 dòlars per a reemplaçaments d'emergència, més el cost de treure accessoris esquerdats dels llocs emblemàtics durant la temporada alta.

Fragències a base d'acrílic{0}}extrudit i d'alcohol. Qualsevol que busqui pantalles de cosmètics hauria de saber que aquesta combinació falla. Però els equips de contractació no sempre ho saben i alguns venedors no els ho diuen.

Selecció de material

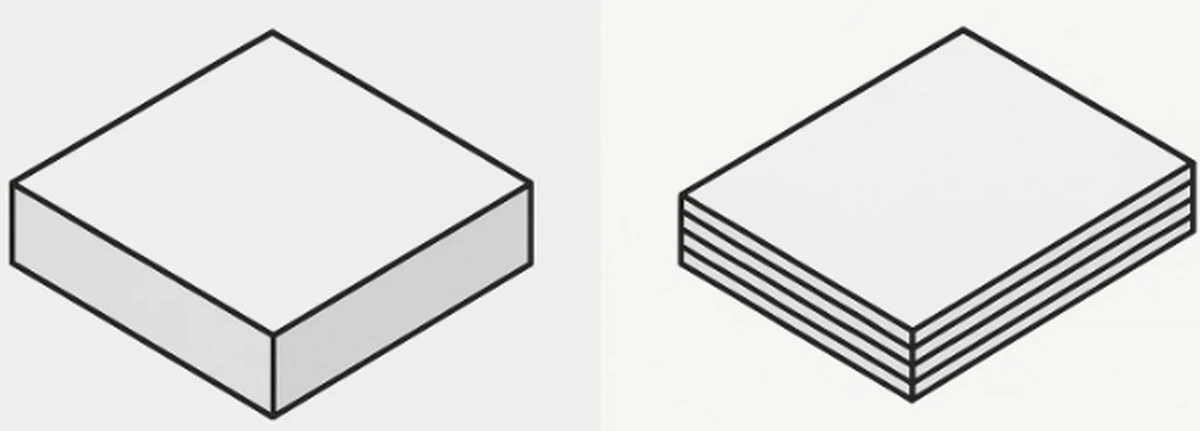

L'acrílic fos i extruït semblen idèntics a la làmina. Mateixa claredat, mateixa pel·lícula protectora, mateixes dimensions generals al bastidor. El procés de fabricació crea la diferència.

Acrílic fos: monòmer MMA líquid abocat en motlles de vidre, curat a calor i pressió durant hores. Cadenes moleculars llargues, entrellaçament estret, alta resistència química. Acrílic extruït: pellets de PMMA fosos i empès a través dels corrons contínuament. Producció més ràpida, menor cost, cadenes moleculars més curtes, estrès intern per refredament ràpid.

El comportament del làser importa més del que suggereixen els fulls d'especificacions. El làser de CO2 sobre acrílic colat produeix vores que podeu veure clarament des de qualsevol angle. La mateixa configuració a les làmines extruïdes-línies visibles que travessen la vora, lleugera boira. Per als logotips gravats, el cast us ofereix aquest blanc esmerilat nítid que es llegeix a través d'un pis minorista. Gravat extruït en gris i transparent. Sembla barat.

La resistència química no és negociable per a determinades aplicacions. Expositors de perfums, suports d'esmalt d'ungles, estacions desinfectants de mans, provadors de cura de la pell, qualsevol cosa en un entorn de saló-només acrílic fos. Hem vist que els accessoris extrusats desenvolupen micro-fractures a partir de res més que el vapor d'alcohol ambiental en un entorn comercial de bellesa. Les esquerdes es propaguen. D'aquí a dos mesos, substituïu el producte.

La tolerància al gruix talla en ambdós sentits. L'acrílic fos a 5 mm nominals pot mesurar entre 4,5 i 5,5 mm. L'extrusió té un ±5%. Per a pantalles amb un conjunt ranurat-pestanyes que s'ajusten a les ranures de-talls de precisió-extrudes, realment funciona millor. Alguns projectes combinen tots dos: extruït per a marcs estructurals on l'ajust importa, fos per a panells cosmètics frontals{{11}. Requereix un fabricant que entengui quan utilitzar-los.

Gruix i capacitat de càrrega

La rigidesa escala amb el cub de gruix. Doble el gruix, vuit vegades la rigidesa. Aquesta relació impulsa la majoria de decisions estructurals.

El que no mostren els gràfics: creep. L'acrílic sota càrrega sostinguda es desvia lentament amb el temps. Un prestatge que passa una prova de càrrega de 30-minuts desenvolupa una caiguda visible després de sis mesos amb l'inventari. Especifiquem més de-un 15-20% per a instal·lacions permanents. Per a prestatges que porten ampolles de fragància de pes consistent, pots de cosmètics i rails de reforç d'alumini a sota. L'acrílic sembla net; l'alumini porta la càrrega.

Més gruixut no sempre és la resposta. Un full de 10 mm costa aproximadament 3 vegades un full de 5 mm. El cost del material s'escala més ràpidament que el lineal perquè l'acrílic fos gruixut requereix temps de curat més llargs i té taxes de defectes més altes durant la fabricació. De vegades, la solució adequada és un material més prim amb reforç estructural en lloc de panells massius massius.

El flux de treball de disseny-a-producció

Vuit etapes des del concepte fins al lliurament. Cadascú importa.

Descobriment i especificació.No és un tràmit. Documentem l'entorn comercial-quiosc del centre comercial amb sol directe? Botiga-climàtica? A l'aire lliure sota un tendal? L'exposició UV afecta l'elecció del material i la longevitat de l'acabat. El rang de temperatura afecta la selecció d'adhesius. La freqüència de tacte determina el tractament de la superfície. Compatibilitat amb productes químics de neteja-algunes cadenes minoristes exigeixen desinfectants específics que ataquen determinats recobriments.

Pes i distribució del producte. Directrius de marca amb referències Pantone exactes. Normes de col·locació del logotip. Requisits d'acabat-brillant, mat, esmerilat, retroil·luminat. Restriccions dimensionals del pla d'equipaments comercials. Cronologia i paràmetres pressupostaris. Tot això s'inclou en un resum tècnic que ho governa tot aigües avall.

Enginyeria i CAD.Modelatge de SolidWorks. Anàlisi de tensió FEA en-components de càrrega-especialment important per a prestatges en voladís i unitats altes independents amb un centre de gravetat elevat. Per a pantalles amb integració LED, modelem el comportament tèrmic. Les tires LED generen calor. Aïllants acrílics. Sense camins de ventilació dissenyats a l'estructura, obteniu deformacions localitzades directament sobre la font de llum. O groguenc de l'acrílic per exposició a la calor sostinguda. Hem vist tots dos.

Els dibuixos de fabricació utilitzen notes de GD&T per a dimensions crítiques. Documentació de la seqüència de muntatge. Especificacions de fixació-estandarditzem en tipus de cargols i adhesius específics en totes les línies de productes per simplificar el servei de camp.

Fabricació de prototips.Només mètodes de producció. Un prototip fet amb dreceres no us diu res sobre el producte final. Els nostres prototips passen pels mateixos paràmetres de tall per làser, programes d'encaminament CNC i procediments de soldadura amb dissolvent que les tirades de producció completes.

Aquí detectem problemes: problemes de força articular que només apareixen sota càrrega. Seqüències de muntatge que es veuen bé al paper, però requereixen tres mans per executar-se. Errors d'apilament-dimensionals on les toleràncies es combinen en diverses parts. Problemes d'ajust entre components fosos i extrusats. Tot arreglable en fase de prototip. Car arreglar després d'enviar 500 unitats.

L'embalatge també es fa prototip. Prova de caiguda ISTA 2A-sis gotes de 610 mm a cada cara, vora i cantonada. Si el producte es trenca, redissenyem l'embalatge. L'alternativa és esperar que els gestors de mercaderies tracten el vostre enviament amb suavitat.

Revisió de DFM.Anàlisi de Disseny per a la Fabricació. Podem niar peces de manera més eficient en mides de full estàndard? L'acrílic ve en 4'×8' a nivell nacional, 2050×3050 mm de proveïdors asiàtics. Un disseny de pantalla que aconsegueix un 85% d'utilització del material en comparació amb un que aconsegueix un 55% d'utilització-pagueu pel full complet de qualsevol manera. El disseny del 55% costa més per unitat abans que algú toqui un làser.

Les operacions CNC afegeixen cost. Podem redissenyar una geometria de ranura per eliminar un pas de mecanitzat secundari? Podem canviar un radi perquè coincideixi amb l'eina estàndard? Aquestes optimitzacions solen trobar una reducció de costos del 8-15% sense canvis visibles al producte acabat.

Producció.Equips calibrats amb paràmetres de procés documentats. Tall per làser: potència, velocitat, distància d'enfocament, pressió d'ajuda d'aire-tot bloquejat per a cada tipus de material i gruix. La desviació produeix una decoloració de la vora (massa calent) o talls incomplets que requereixen un acabat secundari (massa fred). Encaminament CNC: velocitat de l'eix, velocitat d'alimentació, càrrega d'encenalls, flux de refrigerant. L'acrílic es fon si els paràmetres funcionen malament; la broca s'enganxa amb plàstic fos i arruïna el tall.

Soldadura amb dissolvents-aquí és on les habilitats del fabricant són més importants. Soldar-A núm. 3: aplicació capil·lar fina-d'aigua, 2-3 minuts de temps obert, requereix un ajustament ajustat de la junta amb un espai mínim. Soldar-A núm. 4: més gruixuda, omplint buits, temps de treball més llarg, línia d'unió més forta però més visible. #16 per a aplicacions especialitzades que requereixen un temps de posicionament estès.

La regla crítica que separa els bons fabricants dels dolents: les vores polides a la flama-no es poden soldar amb dissolvent. El poliment amb flama crea tensió superficial a l'acrílic. Quan el dissolvent entra en contacte amb la flama-material polit, es produeixen esquerdes per tensió-desenes d'esquerdes fines que irradien des de la junta. Veiem aquest mode de fallada constantment en el treball dels competidors. Ho politen tot per a l'aspecte, i després es pregunten per què fallen les articulacions.

Les vores que rebran juntes amb dissolvent es poliran amb diamant. Procés mecànic, superfície estable, enllaç de dissolvent adequat. Polit amb flama només per a les vores que no s'uniran-bordes perimetrals externes a la pantalla acabada.

Tractament de superfícies i gràfics.Dos mètodes principals amb economia diferent:

El punt d'encreuament cau al voltant de 300-500 unitats. Per sota d'això, la impressió UV guanya el cost total malgrat una despesa per-unitat- més alta sense amortitzar les eines. A sobre, l'economia de la serigrafia pren el relleu dels gràfics senzills de color sòlid. Les obres d'art complexes amb degradats o fotografia es mantenen amb UV independentment del volum.

Inspecció de qualitat.Mostreig AQL segons ANSI/ASQ Z1.4.

For runs under 200 units, we inspect 100% of critical dimensions and all cosmetic surfaces. Larger production uses Level II sampling. Critical defects-functional failure, safety hazard, missing components-zero acceptance. Major defects (scratches >2cm, dimensional deviation >3 mm, residu d'adhesiu visible) a AQL 2.5. Defectes menors (micro-esgarrapades, lleugeres variacions de color, inclusions de pols en zones-no visibles) a AQL 4.0.

Embalatge i logística.Les bosses de polietilena individuals impedeixen el contacte entre panells-a-. Els blocs de cantonada d'escuma absorbeixen l'energia d'impacte. Els divisors de cartró ondulat separen les unitats dins de les caixes mestres. Per a visualitzacions d'-alt valor, insercions d'escuma personalitzades modelades a la geometria del producte.

Les especificacions de cartró mestre són importants. La qualificació de la prova d'aixafament de la vora coincideix amb l'alçada d'apilament del contenidor. La força d'explosió adequada per al mode d'enviament-la mercaderia oceànica veu més humitat que l'aire, necessita diferents graus de tauler. Hem vist arribar enviaments de contenidors sencers amb embalatges triturats perquè algú va especificar cartrons de 32 ECT per a un producte que necessitava 44 ECT.

ROI i anàlisi de costos

El cas de negoci per a les pantalles personalitzades depèn de l'increment de vendes documentat.

La investigació de POPAI mostra que els productes amb accessoris de pantalla dedicats generen 1,4 vegades les vendes de referència-un augment del 40% només amb la presència de la pantalla (popai.com). Aquesta troballa s'ha mantingut consistent en estudis que abasten dècades. Les pantalles interactives amb elements digitals mostren millores de conversió de 2 a 3 vegades en pilots controlats. Les pantalles de cosmètics amb il·luminació integrada i provadors generen habitualment un augment de les vendes de la categoria del 15 al 25% en comparació amb les prestatgeries bàsiques.

Càlcul d'amortització per a un programa típic:

Fins i tot l'escenari conservador-una millora de la conversió de l'1,5% només per fer més visible el producte recupera la inversió en visualització en menys de tres mesos.

Cost total de propietat

El preu unitari no és el cost total. La marca de cosmètics des de l'obertura va gastar 23.000 dòlars en pantalles que van fallar, després 31.000 dòlars en substitucions, més mà d'obra de coordinació interna i danys a la marca per accessoris esquerdats a les botigues insígnies. Els seus "estalvis" en triar un venedor més barat: 2,3 vegades el que hauria costat l'especificació adequada.

El venedor premium costa menys quan s'inclou el rendiment de camp. Aquest és l'argument que aconsegueix les aprovacions de CapEx a través de les finances.

Preus per volum

Els costos d'instal·lació d'-enginyeria, prototipatge, eines,-inspecció de la primera-inspecció de l'article-s'amorteixen en tota la comanda. Les comandes petites comporten despeses generals desproporcionades.

La consolidació de diverses ubicacions en un sol ordre millora dràsticament l'economia de la unitat. Un llançament de 200-botigues a 5 pantalles per botiga té 1.000 unitats de profunditat al nivell de descompte per volum. Les mateixes 1.000 pantalles ordenades com a quatre lots separats de 250 unitats durant dos anys costen entre un 15 i un 20% més en total.

Treballant amb nosaltres

Hem fabricat pantalles acríliques personalitzades des del 2007. Els projectes que funcionen comparteixen un patró: especificació completa abans de la fabricació, validació de prototips mitjançant mètodes de producció i expectatives de qualitat documentades en termes mesurables.

Ens complau revisar els conceptes i oferir comentaris d'enginyeria abans de la discussió comercial. De vegades, el millor resultat és dir-li a un client que el seu disseny no funcionarà i suggerir alternatives-costa menys que construir alguna cosa que falla al detall.

Estàndards referenciats: ASTM D4802 (classificació PMMA), UL 8750 (equips LED), ISO 7823 (especificacions internacionals de PMMA). Dades de vendes de Point of Purchase Advertising International, popai.com. Propietats del material de la documentació tècnica de POLYVANTIS.
